Серия SerTube — Модулни мобилни алуминиеви скелета EN 1004-1 10 размерни варианта

SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180)

Калкулатор височина
Диапазон на работна височина
между 4,3 m и 13,6 m
Номинална товароносимост
200 kg/m² (Натоварване на платформа Клас 3)
Конструктивен материал
Високоякостна алуминиева сплав
B2B режим на доставка
B2B експортна оферта
SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) - SPTS-230-180 (11 стъпала)
Сертификационен знак TUV SUD за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) Сертификационен знак CERTIFICATE EN1004 за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) Сертификационен знак CERTIFICATE EN1004 1 за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) Сертификационен знак 60X180 за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180)
ИЗБРАН ВАРИАНТ (SKU): SPTS-230-180
11 стъпала
Изберете вариант на стъпала / модул (10 опции):
Поискай оферта
Мега камион / Контейнерно товарене • От склад / Планирано експортно товарене
Поискай B2B оферта (WhatsApp)
Технически параметри на избрания вариант:
Обща височина на скелето (m)
3,73
Височина на платформата (m)
2,3
Работна височина (m)*
4,3
Основни габарити (cm)
196x73
Габарити със странични стабилизатори (cm)
459x336
Нетно тегло (kg)
116

Размерна матрица на вариантите и B2B запитване — SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180)

Кликнете върху ред по-долу за преглед на точните параметри и BOM съдържанието отгоре или добавете директно в списъка за B2B оферта.

Модел / SKU Стъпала / Модул Макс. раб. височина Височина платформа Нетно тегло Експортна опаковка / Превоз B2B офериране Действие
SPTS-230-180 11 стъпала 4,3 m 2,3 m 116 kg Мега камион / Контейнерно товарене Поискай оферта
SPTS-320-180 14 стъпала 5,2 m 3,2 m 120 kg Мега камион / Контейнерно товарене Поискай оферта
SPTS-440-180 18 стъпала 6,4 m 4,4 m 159 kg Мега камион / Контейнерно товарене Поискай оферта
SPTS-530-180 21 стъпала 7,3 m 5,3 m 164 kg Мега камион / Контейнерно товарене Поискай оферта
SPTS-650-180 25 стъпала 8,5 m 6,5 m 202 kg Мега камион / Контейнерно товарене Поискай оферта
SPTS-740-180 28 стъпала 9,4 m 7,4 m 207 kg Мега камион / Контейнерно товарене Поискай оферта
SPTS-860-180 32 стъпала 10,6 m 8,6 m 246 kg Мега камион / Контейнерно товарене Поискай оферта
SPTS-950-180 35 стъпала 11,5 m 9,5 m 250 kg Мега камион / Контейнерно товарене Поискай оферта
SPTS-1070-180 39 стъпала 12,7 m 10,7 m 288 kg Мега камион / Контейнерно товарене Поискай оферта
SPTS-1160-180 42 стъпала 13,6 m 11,6 m 293 kg Мега камион / Контейнерно товарене Поискай оферта

Таблица с технически характеристики

* Стойностите на Максималната работна височина са изчислени по EN нормите чрез добавяне на ~2,0 m ергономичен обсег над нивото на стоене.

Размерна схема Продуктов SKU код за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) Продуктов SKU код
Размерна схема Обща височина на скелето (m) за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) Обща височина на скелето (m)
Размерна схема Височина на платформата (m) за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) Височина на платформата (m)
Размерна схема Работна височина (m)* за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) Работна височина (m)*
Размерна схема Основни габарити (cm) за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) Основни габарити (cm)
Размерна схема Габарити със странични стабилизатори (cm) за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) Габарити със странични стабилизатори (cm)
Размерна схема Продуктов SKU код за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180)
Продуктов SKU код
 Размерна схема Обща височина на скелето (m) за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180)
Обща височина на скелето (m)
 Размерна схема Височина на платформата (m) за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180)
Височина на платформата (m)
 Размерна схема Работна височина (m)* за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180)
Работна височина (m)*
 Размерна схема Основни габарити (cm) за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180)
Основни габарити (cm)
 Размерна схема Габарити със странични стабилизатори (cm) за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180)
Габарити със странични стабилизатори (cm)
Нетно тегло (kg)
SerTube SPTS-230-180 3,73 2,3 4,3 196x73 459x336 116
SerTube SPTS-320-180 4,64 3,2 5,2 196x73 459x336 120
SerTube SPTS-440-180 5,84 4,4 6,4 196x73 459x336 159
SerTube SPTS-530-180 6,74 5,3 7,3 196x73 459x336 164
SerTube SPTS-650-180 7,94 6,5 8,5 196x73 459x336 202
SerTube SPTS-740-180 8,85 7,4 9,4 196x73 459x336 207
SerTube SPTS-860-180 10,05 8,6 10,6 196x73 459x336 246
SerTube SPTS-950-180 10,96 9,5 11,5 196x73 459x336 250
SerTube SPTS-1070-180 12,16 10,7 12,7 196x73 459x336 288
SerTube SPTS-1160-180 13,06 11,6 13,6 196x73 459x336 293

МАТРИЦА НА МОДУЛНАТА КОНФИГУРАЦИЯ

* Количествена разбивка на модулните рамки, платформи, парапети, диагонали и стабилизатори, включени във всеки код на кула.

Код на част
Схема на детайла
(kg)
(ШxДxВ mm)
SPTS-230-180
SPTS-320-180
SPTS-440-180
SPTS-530-180
SPTS-650-180
SPTS-740-180
SPTS-860-180
SPTS-950-180
SPTS-1070-180
SPTS-1160-180
SPY-200TE Схема на компонент SPY-200TE за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) 5,7 282x649x125 4 4 4 4 4 4 4 4 4 4
SPY-SF132M Схема на компонент SPY-SF132M за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) 4,2 730x1334x50 2 - 2 - 2 - 2 - 2 -
SPY-F182Y Схема на компонент SPY-F182Y за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) 1,8 50x1998x50 2 2 2 2 2 2 2 2 2 2
SPY-F200GN Схема на компонент SPY-F200GN за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) 7,1 676x1998x245 4 4 6 6 8 8 10 10 12 12
SPY-S223M Схема на компонент SPY-S223M за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) 6,5 730x2234x50 2 4 4 6 6 8 8 10 10 12
SPY-276PA Схема на компонент SPY-276PA за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) 4,1 244x2762x132 4 4 4 4 4 4 4 4 4 4
SPY-F183KPN Схема на компонент SPY-F183KPN за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) 15,9 600x1982x100 1 1 2 2 3 3 4 4 5 5
SPY-F180TM Схема на компонент SPY-F180TM за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) 7,3 160x2439x43 1 1 1 1 1 1 1 1 1 1
Общо тегло - (kg.) - 116 120 159 164 202 207 246 250 288 293

Количествена спецификация на елементите (BOM) — SPTS-230-180

Точен брой рамки, платформи с люк, парапети, връзки, странични стабилизатори и спирачни колела, включени в избрания SKU комплект.

Резервни части →
Схема на частта Компонент / Код на част Вкл. брой Размери на детайла (mm) Ед. тегло
Схема на компонент SPY-200TE за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) SPY-200TE 4 Бр. 282x649x125 5,7 kg
Схема на компонент SPY-SF132M за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) SPY-SF132M 2 Бр. 730x1334x50 4,2 kg
Схема на компонент SPY-F182Y за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) SPY-F182Y 2 Бр. 50x1998x50 1,8 kg
Схема на компонент SPY-F200GN за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) SPY-F200GN 4 Бр. 676x1998x245 7,1 kg
Схема на компонент SPY-S223M за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) SPY-S223M 2 Бр. 730x2234x50 6,5 kg
Схема на компонент SPY-276PA за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) SPY-276PA 4 Бр. 244x2762x132 4,1 kg
Схема на компонент SPY-F183KPN за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) SPY-F183KPN 1 Бр. 600x1982x100 15,9 kg
Схема на компонент SPY-F180TM за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) SPY-F180TM 1 Бр. 160x2439x43 7,3 kg

Конструктивно проектиране и материалознание

SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) (SPTS-230-180): Модулна система мобилно алуминиево скеле (кула), сертифицирана по EN 1004-1 в 10 височинни конфигурации, с натоварване 200 kg/m² (Натоварване на платформа Клас 3) и работна височина до 13,6 m.

Модулното мобилно алуминиево скеле (кула) SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) е конструирано от тръбни профили от първична алуминиева сплав с висока граница на провлачване и надеждни заключващи възли. Сертифицирано по EN 1004-1, то поема разпределен товар върху платформата от 200 kg/m² без странично усукване.

Основни производствени и експортни характеристики

  • Стандарт за съответствие: EN 1004-1
  • Номинална механична товароносимост: 200 kg/m² (Натоварване на платформа Клас 3)
  • Повърхностна обработка: Натурална / анодизирана некорозираща индустриална сплав
  • Експортна опаковка: Термосвиваемо фолио / палетизиран flat-pack пакет по стандарт ISPM-15

Ключови предимства за безопасност и ергономия

Конструктивен детайл #1 Прецизно заварени тръбни рамки от първична алуминиева сплав с отлично съотношение здравина-тегло за бърз монтаж на кулата без инструменти.
Конструктивен детайл #2 Пълна 360° периметрална защита с парапети, 15 cm алуминиеви бордови дъски и противоплъзгащи платформи с люк съгласно EN 1004-1.
Конструктивен детайл #3 Високотоварни регулируеми по височина въртящи колела с крачни спирачки и телескопични странични стабилизатори за неравни терени.
Конструктивен детайл #4 Оптимизирано компактно flat-pack пакетиране за високоплътно товарене в 20ft DC, 40ft HC контейнери и 13,60 m европейски мега камиони.

Възли, стъпала и заключващи механизми на SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180)

Детайлни конструктивни изгледи на запресованите профилни сглобки, противоплъзгащите пети и защитните заключващи механизми.

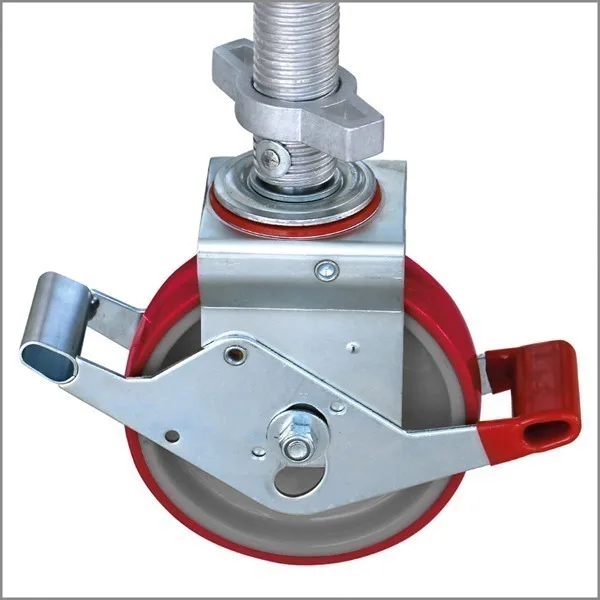

SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) - Конструктивен детайл SPTS-230-180 #1
Конструктивен детайл SPTS-230-180 #1

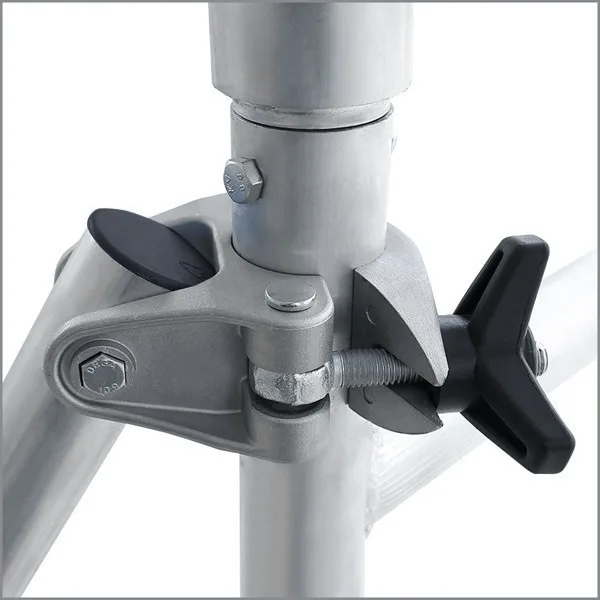

SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) - Подсилена конструктивна ъглова сглобка
Подсилена конструктивна ъглова сглобка

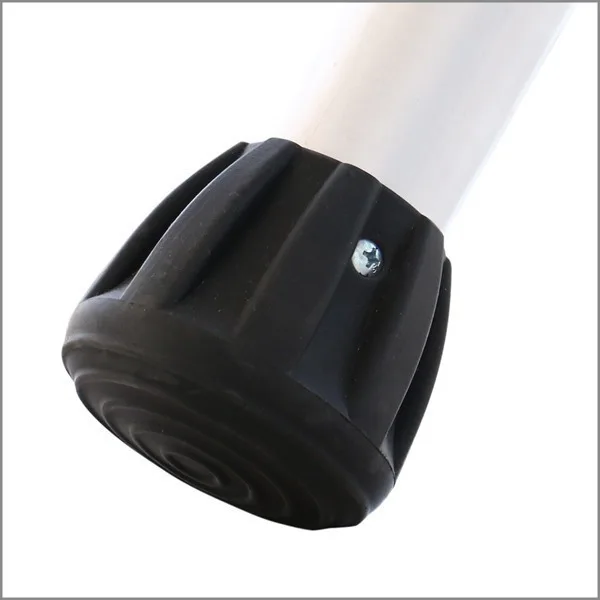

SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) - Конструктивен детайл SPTS-230-180 #3
Конструктивен детайл SPTS-230-180 #3

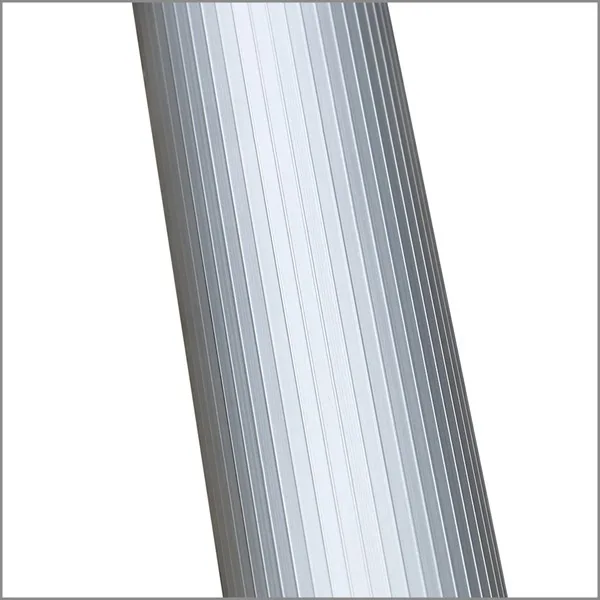

SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) - Високоякостен екструдиран кутиеобразен носещ профил
Високоякостен екструдиран кутиеобразен носещ профил

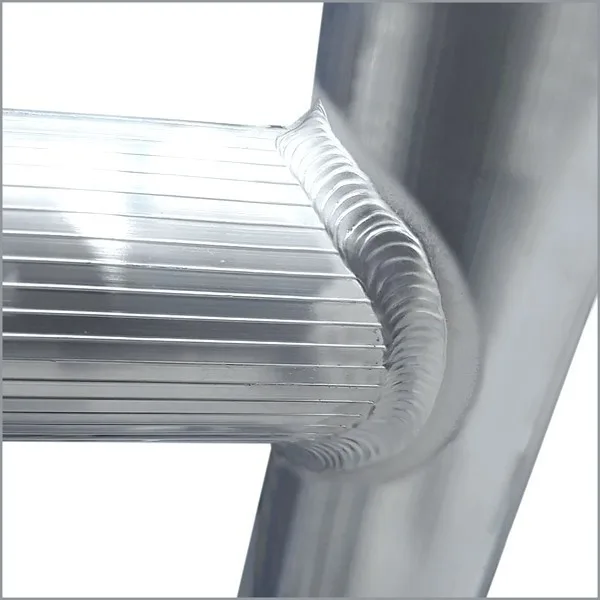

SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) - Високоякостен екструдиран кутиеобразен носещ профил
Високоякостен екструдиран кутиеобразен носещ профил

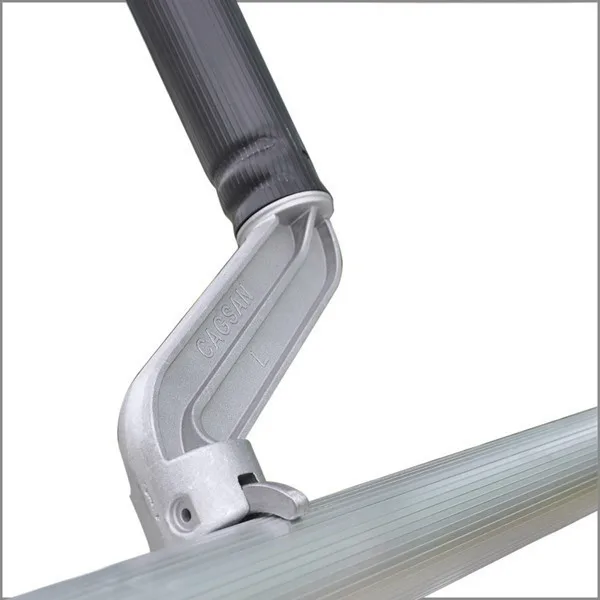

SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) - Подсилена конструктивна ъглова сглобка
Подсилена конструктивна ъглова сглобка

Целеви индустриални приложения

Фасадни облицовки и окачени фасади Поддръжка на високи заводски халета и ОВК Летища, авиационни хангари и спортни зали Гипсокартон, боядисване и спринклерни инсталации Компании за отдаване на строителна техника под наем

Оптимизираното нетно тегло (116 kg – 293 kg) позволява бързо пренасяне с минимално усилие на индустриални обекти.

Протокол по ЗБУТ за монтаж и безопасна експлоатация

Преди изкачване нивелирайте основата чрез вградения нивелир, блокирайте спирачните педали на четирите колела и монтирайте телескопичните стабилизатори на височините, посочени в BOM ръководството. Никога не премествайте мобилното скеле, докато на платформата има хора или незакрепени инструменти.

Прочети ръководството за EN 1004-1 →

Периодичен контрол, резервни части и експортно пакетиране

Алуминиевите и GRP фибростъкловите профили не се нуждаят от боядисване или антикорозионни покрития. Почиствайте следите от строителни разтвори, масла или прах след работа и проверявайте на всеки 6 месеца пантите, S-Lock механизмите, ролките и винтовите шпиндели на колелата. Износени пети или резервни диагонали могат да бъдат поръчани по SPY код от секция „Резервни части“.

Виж съвместимите резервни части →

Поискайте B2B експортна / проформа оферта за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180)

Попълнете формуляра по-долу, за да изпратите вашия списък със запитвания, град/пристанище за доставка и разглеждания продукт директно към нашия експортен инженерен екип в WhatsApp.

+90 (505) 507 04 18

Алтернативни и допълващи продуктови серии

Сравнете други сертифицирани серии със сходна работна височина и клас на натоварване.

Всички в Серия SerTube — Модулни мобилни алуминиеви скелета →

Често задавани въпроси за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180)

Ключови инженерни отговори относно сертификацията EN 131 / EN 1004, изчисляването на работната височина, товаренето в камиони/контейнери и B2B доставките.

Как мога да получа корпоративна или експортна оферта за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180)?
Гамата SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) обхваща 10 конфигурации (SPTS-230-180 и др.), доставяни на едро и по проект. Изберете целевия SKU код и натиснете „+ Добави за оферта“ или се свържете с нас в WhatsApp за оферта в рамките на същия работен ден.
Каква максимална работна височина се достига с SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180)?
Според избрания вариант SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) осигурява безопасна работна височина от 4,3 m до 13,6 m. Работната височина се изчислява съгласно EN 1004-1, като към височината на стоене върху стъпалото/платформата се добавя 2,0 m ергономичен обсег на оператора.
Кой европейски стандарт за безопасност и каква товароносимост важат за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180)?
SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) се произвежда в стриктно съответствие с EN 1004-1 и е оразмерен за 200 kg/m² (Натоварване на платформа Клас 3). Можете по всяко време да генерирате официален PDF технически фиш чрез бутона „Принтирай спецификация“.
Ще ръждяса ли конструкцията на SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180) при работа на открито или във влажна среда?
Не. Конструкцията от Високоякостна алуминиева сплав е естествено устойчива на червена ръжда и атмосферна корозия, осигурявайки десетилетия експлоатация без поддръжка на закрито и открито.
Какви са опциите за експортна опаковка и доставка до България и ЕС за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180)?
Извършваме доставки с европейски мега камиони (FCA / DAP — експресен транзит 2–4 работни дни до България), групажни европалети (LTL) и 20ft DC / 40ft HC морски контейнери (FOB Истанбул / CIF) с пълна документация ATR (0% мито за ЕС), EUR.1, Сертификат за произход и HS тарифни кодове.
Налични ли са дългосрочно резервни пети, колела и диагонали за SerTube SPTS-180 — Тясно мобилно алуминиево скеле AGR (75x180)?
Да. Всички противоплъзгащи обувки, стабилизиращи греди, спирачни колела, S-Lock щипки и диагонали се поддържат постоянно на склад под индивидуални SPY кодове.
