SPTL-230ME-180
Tablodaki herhangi bir satıra tıklayarak üst bölümdeki teknik görünümü ve parça listesini güncelleyebilir veya doğrudan sepetinize ekleyebilirsiniz.
| Model / SKU | Basamak / Modül | Maks. Çalışma Yüksekliği | Platform Yüksekliği | Ağırlık | Sevkiyat Kapsamı | KDV Dahil Fiyat | İşlem |
|---|---|---|---|---|---|---|---|
SPTL-230ME-180 |
11 basamak | 4,3 m | 2,3 m | 145 kg | İst & Kocaeli Araç / 79 İl Ambar | 123.178,92 TL | |
SPTL-440ME-180 |
18 basamak | 6,4 m | 4,4 m | 209 kg | İst & Kocaeli Araç / 79 İl Ambar | 175.859,84 TL | |
SPTL-650ME-180 |
25 basamak | 8,5 m | 6,5 m | 272 kg | İst & Kocaeli Araç / 79 İl Ambar | 228.545,55 TL | |
SPTL-860ME-180 |
32 basamak | 10,6 m | 8,6 m | 335 kg | İst & Kocaeli Araç / 79 İl Ambar | 281.226,47 TL | |
SPTL-1070ME-180 |
39 basamak | 12,7 m | 10,7 m | 398 kg | İst & Kocaeli Araç / 79 İl Ambar | 333.912,17 TL |
* Çalışma yüksekliği değerleri, güvenli duruş kotuna ortalama 2,0 m kullanıcı erişim mesafesi eklenerek hesaplanmıştır.
Ürün Kodu
|
İskele Yüksekliği (m)
|
Platform Yüksekliği (m)
|
Çalışma Yüksekliği (m)*
|
Taban Ölçüleri (cm)
|
Yanal Ayaklı Taban Ölçüleri (cm)
|
Ağırlık (kg)
|
|---|---|---|---|---|---|---|
| SerTube SPTL-230ME-180 | 3,73 | 2,3 | 4,3 | 196x135 | 459x398 | 145 |
| SerTube SPTL-440ME-180 | 5,84 | 4,4 | 6,4 | 196x135 | 459x398 | 209 |
| SerTube SPTL-650ME-180 | 7,94 | 6,5 | 8,5 | 196x135 | 459x398 | 272 |
| SerTube SPTL-860ME-180 | 10,05 | 8,6 | 10,6 | 196x135 | 459x398 | 335 |
| SerTube SPTL-1070ME-180 | 12,16 | 10,7 | 12,7 | 196x135 | 459x398 | 398 |
* Modül kodlarına göre paket içeriğinde yer alan standart çerçeve, platform, diyagonal bağlantı ve sabitleme bileşenlerinin adet dağılımı.
|
Parça Kodu
|
Parça Görseli
|
(kg)
|
(WxLxH/mm.)
|
SPTL-230ME-180
|
SPTL-440ME-180
|
SPTL-650ME-180
|
SPTL-860ME-180
|
SPTL-1070ME-180
|
|---|---|---|---|---|---|---|---|---|
| SPY-200TE |
|
5,7 | 282x649x125 | 4 | 4 | 4 | 4 | 4 |
| SPY-L132M |
|
5,8 | 1350x1327x50 | 2 | 2 | 2 | 2 | 2 |
| SPY-F182Y |
|
1,8 | 50x1998x50 | 2 | 3 | 4 | 5 | 6 |
| SPY-F202C |
|
1,9 | 50x2199x50 | 2 | 2 | 2 | 2 | 2 |
| SPY-F200GN |
|
7,1 | 676x1998x245 | 2 | 4 | 6 | 8 | 10 |
| SPY-223M |
|
9,7 | 1350x2234x50 | 2 | 4 | 6 | 8 | 10 |
| SPY-276PA |
|
4,1 | 244x2762x132 | 4 | 4 | 4 | 4 | 4 |
| SPY-F183KPN |
|
15,9 | 600x1982x100 | 1 | 2 | 3 | 4 | 5 |
| SPY-ME183KPN |
|
15,9 | 600x1982x100 | 1 | 1 | 1 | 1 | 1 |
| SPY-240TM |
|
9,2 | 160x1839x90 | 1 | 1 | 1 | 1 | 1 |
| SPY-180ME |
|
12 | 450x2711x447 | 1 | 2 | 3 | 4 | 5 |
| Toplam Ağırlık | - | (kg.) | - | 145 | 209 | 272 | 335 | 398 |
SPTL-230ME-180Seçili modül yüksekliği için sevkiyat paketinde yer alan tüm çerçeve, platform, korkuluk, diyagonal kol, payanda ve tekerlek adetleri.
| Parça Görseli | Bileşen / Parça Kodu | Paket İçi Adet | Bileşen Ölçüsü (mm) | Birim Ağırlık |
|---|---|---|---|---|
|
|
SPY-200TE |
4 Adet | 282x649x125 | 5,7 kg |
|
|
SPY-L132M |
2 Adet | 1350x1327x50 | 5,8 kg |
|
|
SPY-F182Y |
2 Adet | 50x1998x50 | 1,8 kg |
|
|
SPY-F202C |
2 Adet | 50x2199x50 | 1,9 kg |
|
|
SPY-F200GN |
2 Adet | 676x1998x245 | 7,1 kg |
|
|
SPY-223M |
2 Adet | 1350x2234x50 | 9,7 kg |
|
|
SPY-276PA |
4 Adet | 244x2762x132 | 4,1 kg |
|
|
SPY-F183KPN |
1 Adet | 600x1982x100 | 15,9 kg |
|
|
SPY-ME183KPN |
1 Adet | 600x1982x100 | 15,9 kg |
|
|
SPY-240TM |
1 Adet | 160x1839x90 | 9,2 kg |
|
|
SPY-180ME |
1 Adet | 450x2711x447 | 12 kg |

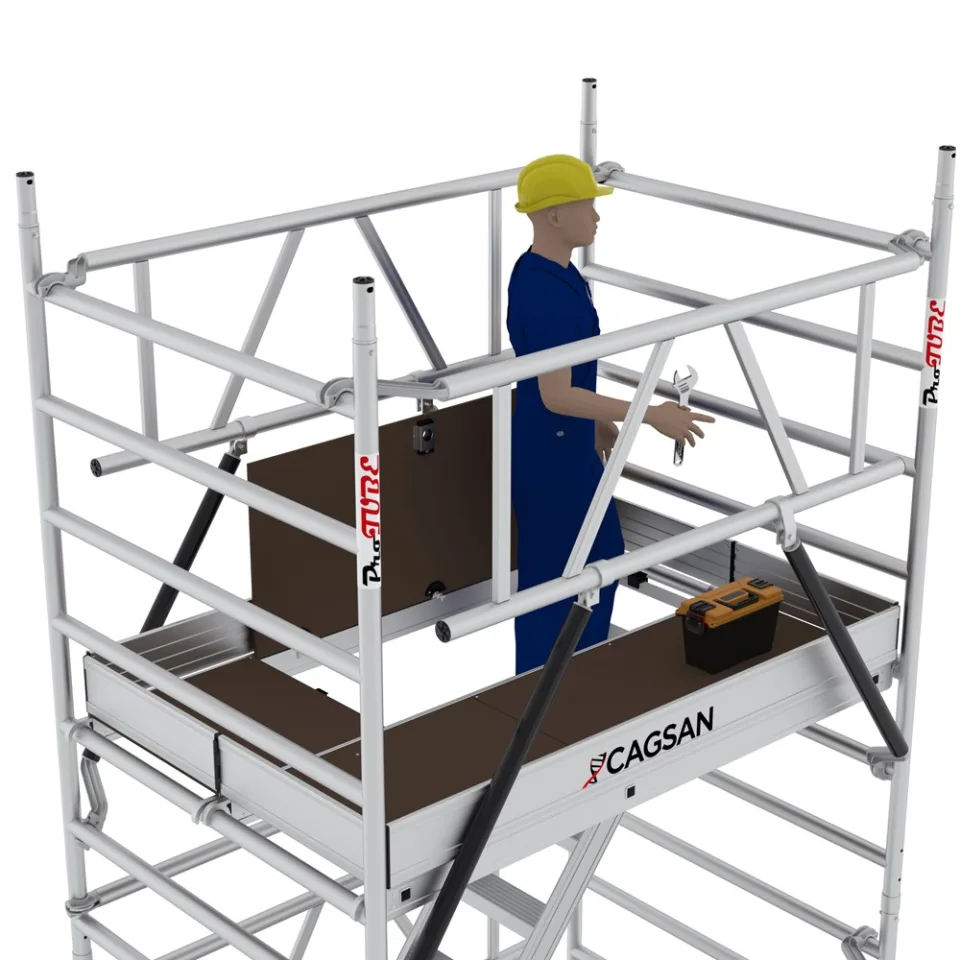

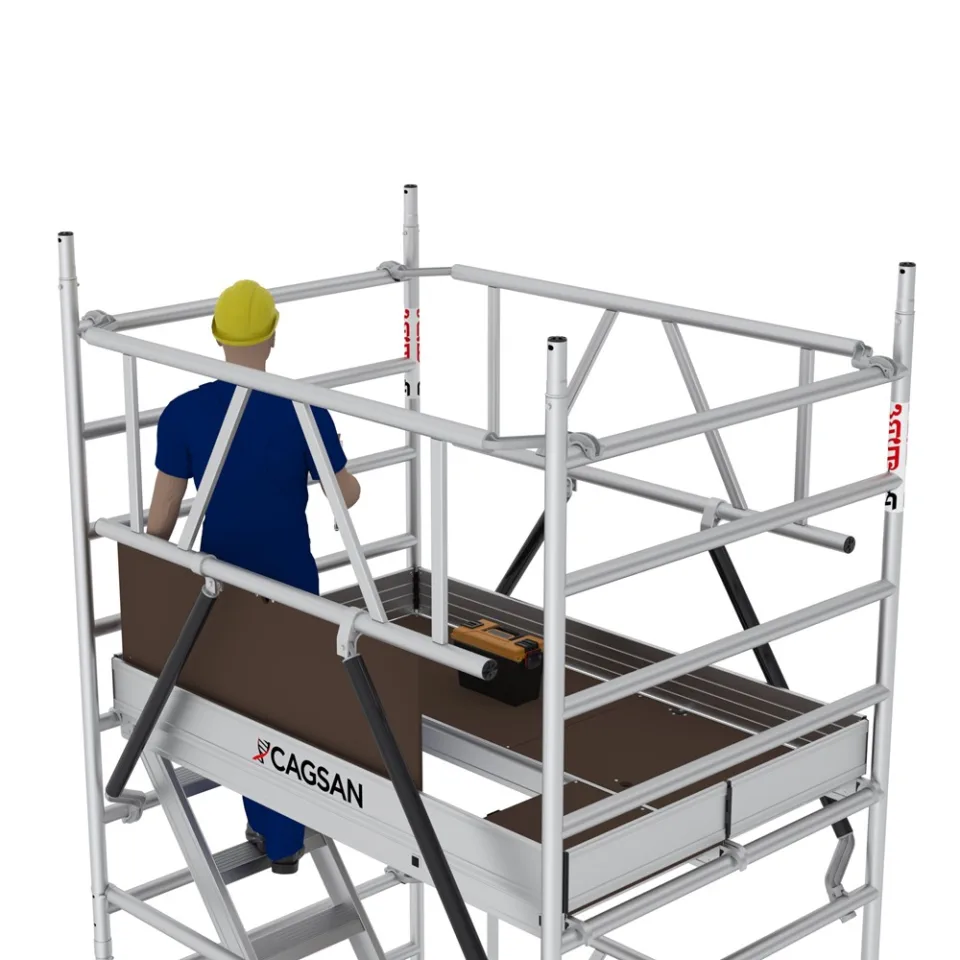

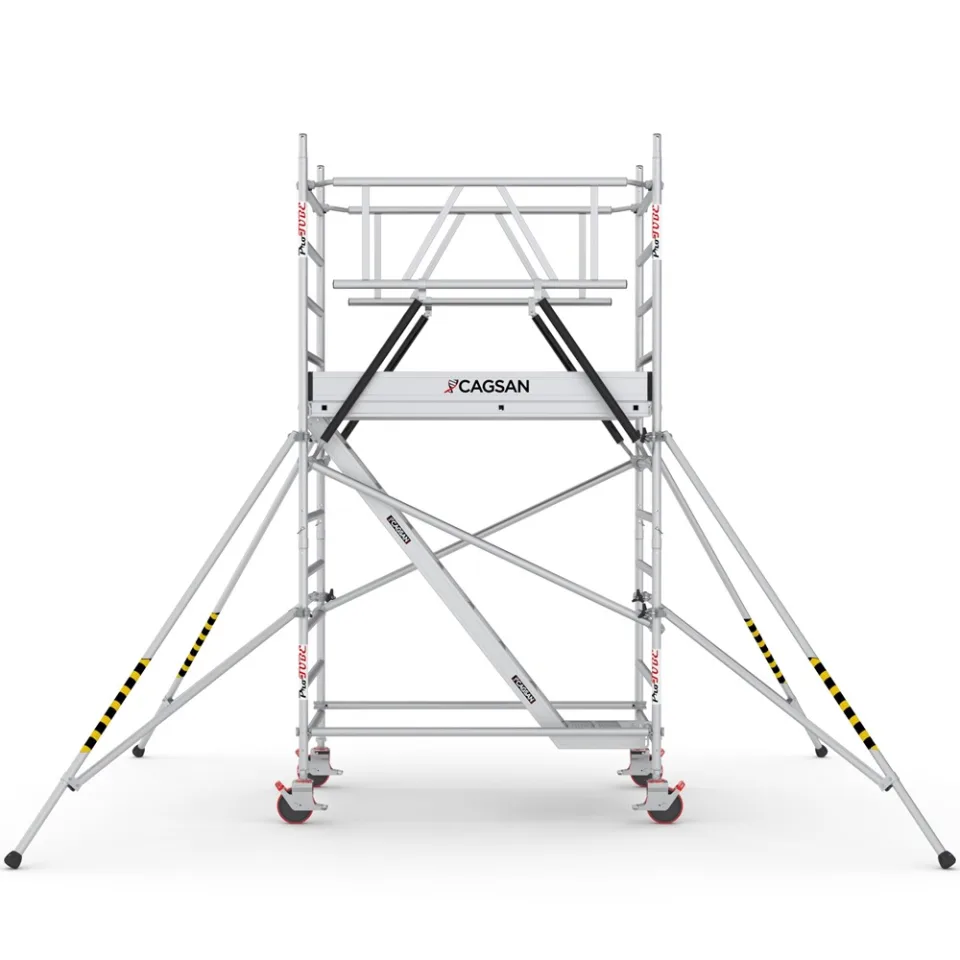

İç Merdivenli Tasarımıyla Yüksekliklere Rahatça Ulaşın!
SerTube LN ME serisi, tüm dünyada kabul görmüş EN 1004-1:2020 Mobil İskele Standartlarına tam uyum sağlayarak güvenli bir çalışma ortamı sunar. Yenilenen dizaynıyla birlikte iç merdivenleri de içeren bu seri, kullanıcıların üst katlara daha rahat bir şekilde tırmanmasını sağlar. Ayrıca, monte edilme ihtiyacı olmadan tekerlekleri üzerinde hareket edebilme özelliği sayesinde taşınabilirlik konusunda da kolaylık sağlar.

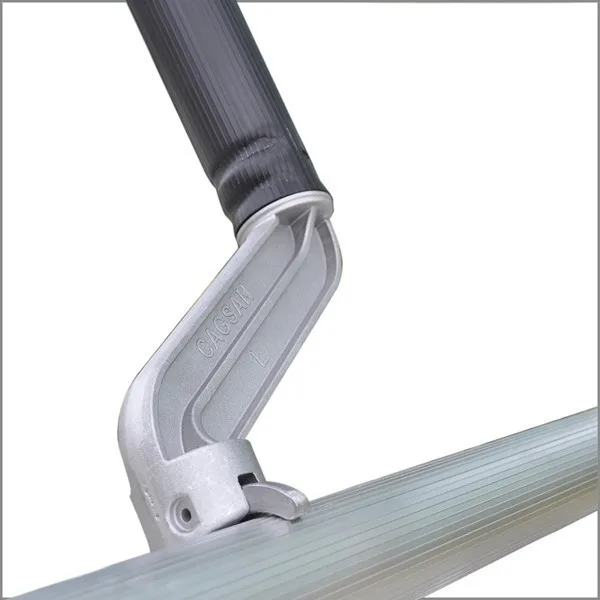

Hafif ve modüler yapısı, işyerinde istenilen yere kolaylıkla taşınabilmesini ve ihtiyaç duyulan yüksekliğe hızlı kurulum imkanı sunmasını sağlar. SerTube LN ME serisi, yeni güvenlikli korkuluk sistemi sayesinde kişisel düşme koruyucu ekipman kullanmadan kolaylıkla kurulabilir.
SerTube SPTL-180ME — İç Merdivenli Mobil Kule İskele modüler kule iskele sistemi, yüksek akma dayanımlı birincil alüminyum alaşım boru profillerden ve hassas geçme/kilit mekanizmalarından üretilir. TS EN 1004-1 normuna uygun olarak m² başına 200 kg yayılı çalışma yükünü burkulma yapmadan taşır.

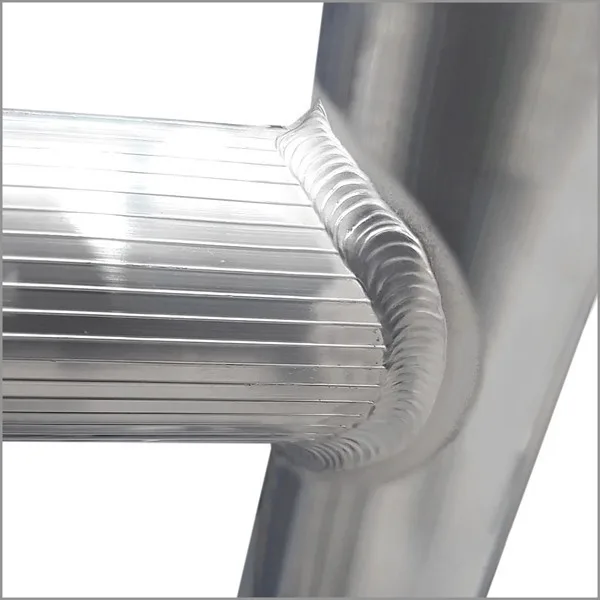

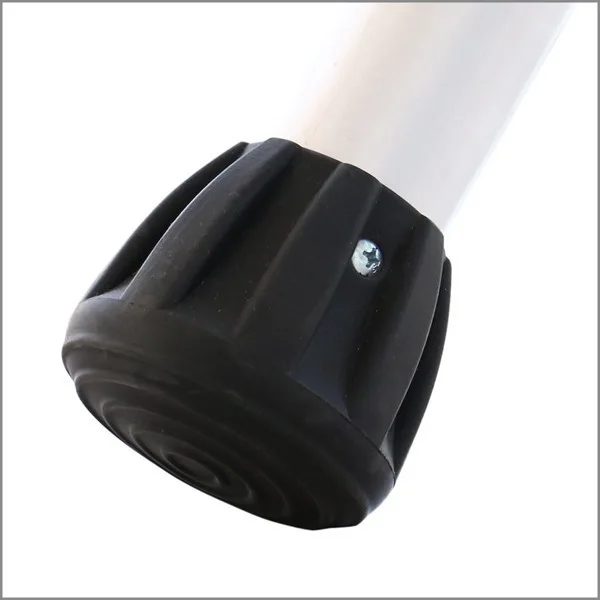

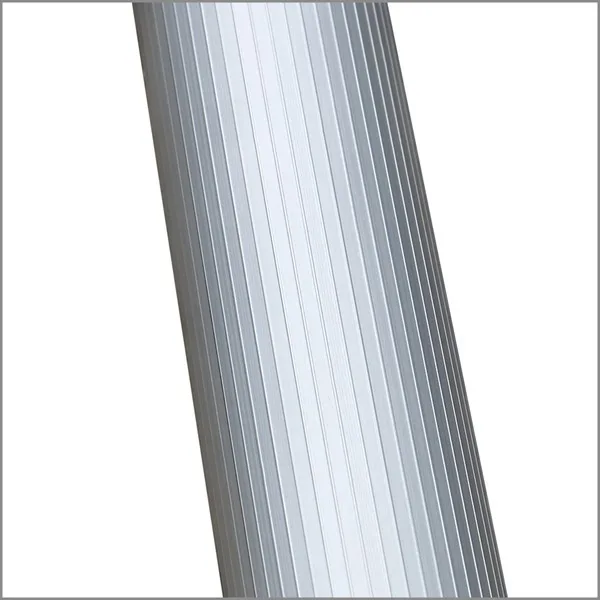

Üretim kalitesini belirleyen geçme-sıkıştırma profil birleşimleri, kaymaz pabuçlar ve emniyet mekanizmaları.
Ağırlık aralığı 145 kg – 398 kg seviyesinde optimize edildiği için saha ekipleri tarafından minimum eforla konumlandırılır.

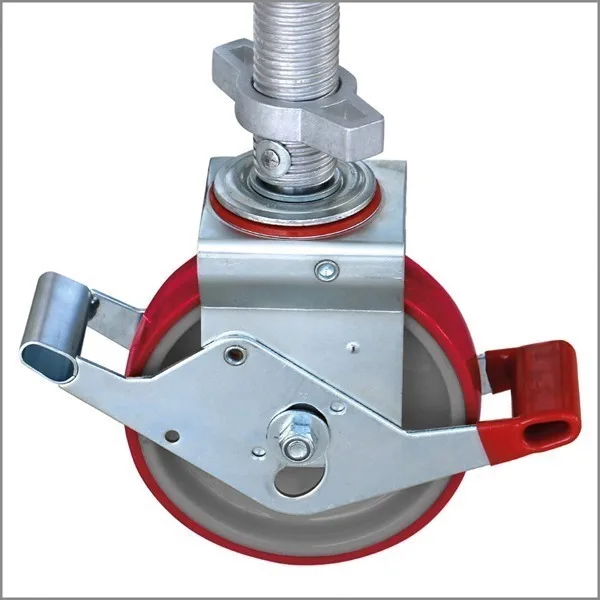

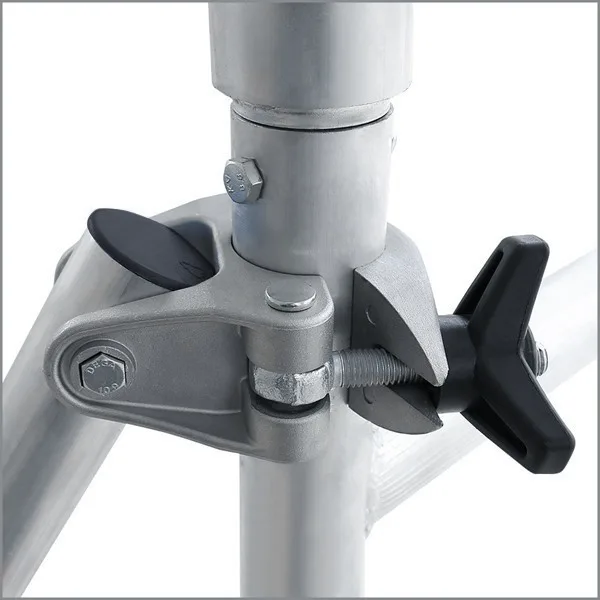

Kurulum öncesinde zemin terazisi kontrol edilmeli, dört adet tekerleğin ayak fren pedalları tam kilitlenmeli ve BOM tablosunda belirtilen yüksekliklerde yanal denge payandaları eksiksiz bağlanmalıdır. İskele üzerinde personel veya serbest malzeme bulunurken sistem kesinlikle hareket ettirilmemelidir.
TS EN 1004-1 Uygulama Rehberini Oku →Alüminyum ve kompozit profiller boya veya pas koruyucu kimyasal gerektirmez. Harç, alçı, yağ veya toz kalıntıları nemli bezle temizlenmeli; hareketli mafsal, S-Lock kilit, makara ve tekerlek milleri 6 aylık periyotlarla kontrol edilmelidir. Aşınan pabuç takozları veya eksilen bağlantı elemanları Yedek Parça Merkezimizden orijinal koduyla yenilenmelidir.
Uyumlu Yedek Parçaları İncele →Formu doldurduğunuzda talebiniz ve incelediğiniz sayfanın tam bağlantısı satış mühendisimizin WhatsApp ekranına hazır formatta aktarılır.
